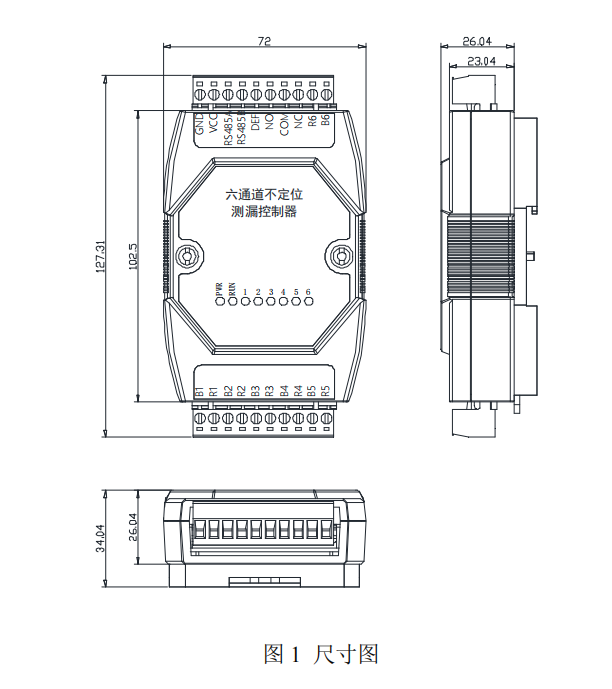

一．產品簡介YNE-ML-06六通道不定位測漏控制器是一款操作簡單、性價比極高的六通道液體泄漏檢測設備，可同時連接六根感應線進行檢測。控制器輸出的繼電器觸點信號與RS485信號，可與各種監控系統相整合，實現遠程監控。?二．適用范圍YNE-ML-06適用于IDC機房、數據中心、智能樓宇、智慧工廠、博物館、倉庫等等。三．功能特點六通道檢測YNE-ML-06控制器具備6組獨立檢測通道，可同時連接六路漏液檢測線纜，檢測距離最長為3000米，單組檢測通道可接500米漏液檢測線纜，實時監控各區域漏液狀態，適用于多區域的泄漏檢測場所。穩定可靠YNE-ML-06 控制器全部采用工業級電子元器件，既能保證檢測時的高靈敏性，還能減少各種外界因素所造成的誤報警。采用電磁兼容設計，具有防浪涌、防靜電、防EFT等保護功能。適應性強YNE-ML-06 控制器支持軟件調節靈敏度，用戶可根據檢測環境的等級要求來選擇不同的感應靈敏度（調節范圍在線纜長度的1cm—20cm內）。簡潔易用YNE-ML-06 控制器適用于標準DIN35mm工業導軌安裝，所有的現場接線均可以通過接線端子來輕松完成，當泄漏發生時，繼電器動作、泄漏指示燈亮，排險后控制器自動恢復到正常狀態，無需人工現場操作。LED狀態指示YNE-ML-06 控制器每個通道分別有1組LED漏液報警指示燈指示，正常時為熄滅狀態，漏液時常亮報警。四．技術規格傳感性能響應時間≤1s檢測距離單個通道500m環境額定值工作溫度-40℃~70℃工作濕度0~95%RH（無冷凝）電源要求供電電壓DC 9~30V，建議使用DC 12V供電功耗≤1WRS485接口通訊協議MODBUS-RTU總線地址1~255，默認1波特率1200、2400、4800、9600（默認）、19200bps數據格式N,8,1繼電器觸點類型干接點，1組，支持常閉（NC）/常開（NO）負載能力120VAC/2A，24VDC/2AEMC防護等級靜電接觸放電±8KV 空氣放電±15KV浪涌±4KVEFT±4KV重量130.5g五．產品尺寸（單位：mm，誤差±0.5mm）六．指示燈說明七．系統拓撲圖控制器與感應線連接，監測六個區域的泄漏情況，通過RS85信號傳輸泄漏情況數據，上傳至上位機。控制器繼電器輸出信號可用來控制外圍設備如聲光報警器、電話撥號器、短信模塊、開關量采集模塊等。八．安裝說明請將控制器安裝于牢固的室內采集箱或機柜等易于維護檢查的場所，安裝位置應避免高溫高濕、振動、腐蝕性氣體環境及其他電子雜訊干擾源等。控制器扣裝于標準的DIN35mm導軌上。九．接線說明不定位測漏檢測系統由控制器、引出線、感應線及相關配件構成。接線說明如下：感應線將感應線的引出線紅、黑芯線分別接入控制器對應接線端子R1、B1處（或R6、B6處），再將感應線敷設到需要檢測的區域。信號輸出1、一組RS485信號輸出，可接入監控系統。2、一組繼電器輸出常開、常閉觸點信號既可接入監控系統，也可用于控制報警設備輸出報警信號，當需要控制大電流設備時，務必增加繼電器（如需要，應再加上接觸器）以拓展觸點負載能力，否則會燒壞控制器。電源按端子標識接入DC 9~30V電源（建議使用DC 12V電源），電壓過低不能正常工作、過高會燒壞控制器。恢復默認參數DEF接口與GND短接5s設備自動恢復默認參數值。十．調試說明控制器所有接線步驟完成后，即可按如下指導進行調試工作：1.給控制器上電，POWER燈常亮，否則電源或控制器故障；RUN燈一秒周期性閃爍，否則控制器異常。2.取少量的自來水（非凈化處理水），將感應線浸沒于水中，一秒鐘后，繼電器動作，LEAK指示燈呈紅色常亮。擦干線纜上的水后，繼電器復位，LEAK指示燈熄滅。3.控制器可通過軟件調節通訊地址、靈敏度與波特率等參數，可適應不同環境下的漏液檢測，1至4檔檢測靈敏度依次增強，出廠默認為第4檔；各檔位所對應的控制器感應靈敏度如下表：自來水條件下1 檔浸水報警長度>20cm參考阻值60KΩ2 檔浸水報警長度>6cm參考阻值100KΩ3 檔浸水報警長度>2cm參考阻值160KΩ4 檔浸水報警長度>1cm參考阻值6
