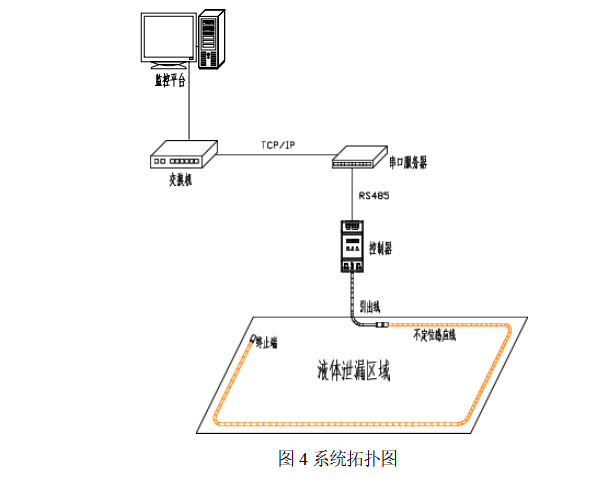

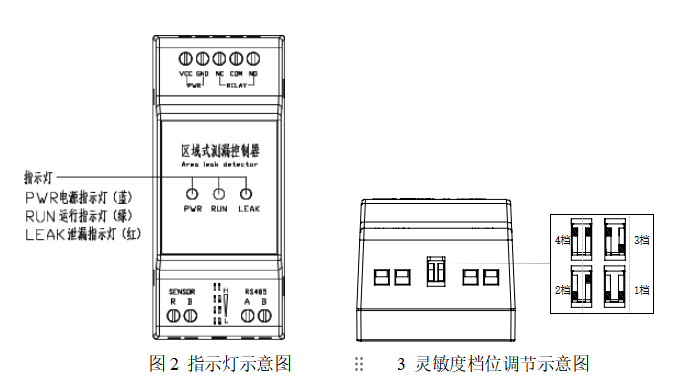

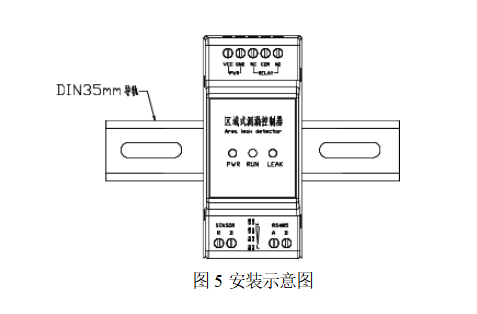

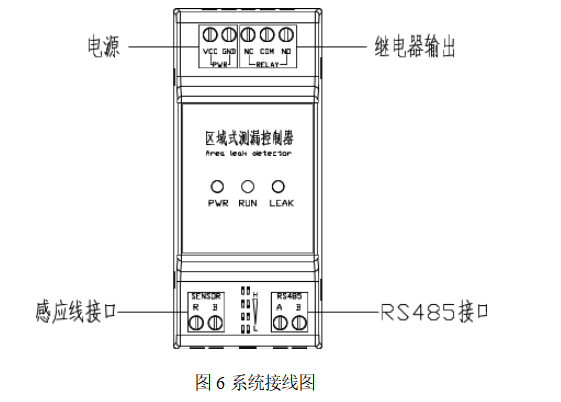

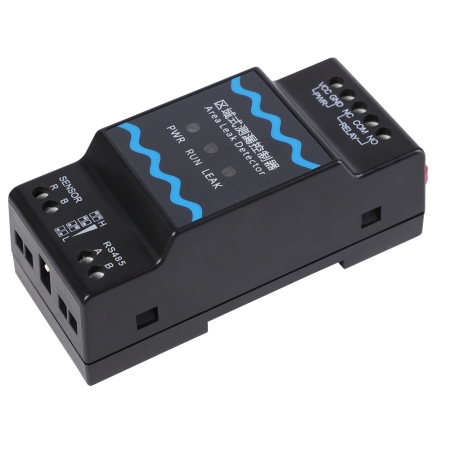

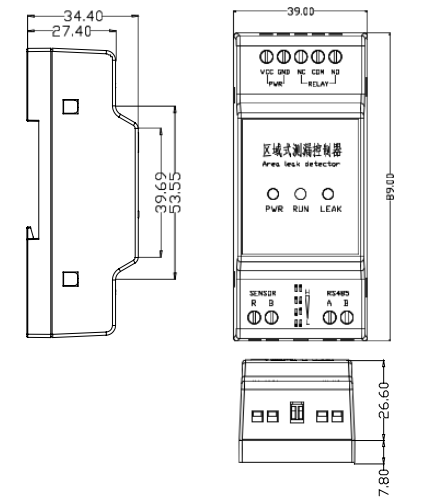

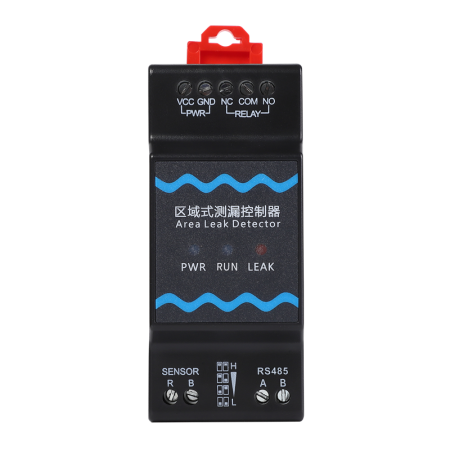

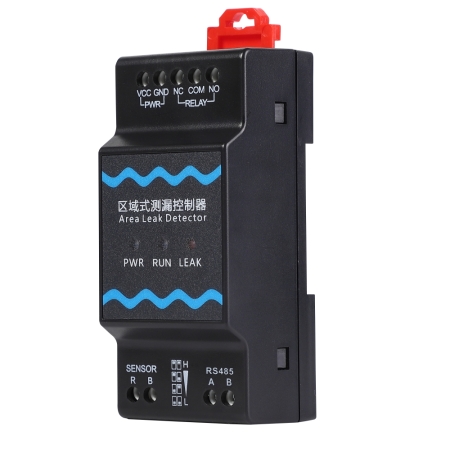

一．產品簡介 YEC-ML-R 不定位測漏控制器是一款操作簡單、性?xún)r(jià)比極高的液體泄漏檢測設備，能通過面板上的撥碼開關選擇不同的感應靈敏度，以適應不同檢測環境和等級要求?？刂破鬏敵龅睦^電器觸點信號與RS485 信號，可與各種監控系統相整合，實現遠程報警及遠程設備的控制。二．適用范圍YEC-ML-R 適應于IDC 機房、數據中心、智能樓宇、圖書館、博物館、倉庫等等。三．功能特點 RS485 通訊控制器輸出 RS485 信號上傳泄漏數據至監控平臺，實現實時集中監控，通訊距離長達1200 米。 適應性強控制器面板上有一個2 位 檔撥碼開關，用戶可根據檢測環境的等級要求來選擇不同的感應靈敏度。 本地聲光報警控制器檢測到漏液時，面板 LED 泄漏指示燈常亮告警，同時內部蜂鳴器發出報警聲。 穩定可靠控制器全部采用工業級電子元器件，既能保證檢測時的高靈敏性，還能減少各種外界因素所造成的誤報警。采用電磁兼容設計，具有防浪涌、防靜電、防EFT 等保護功能。 簡潔易用控制器適用于標準 DIN35mm 工業導軌安裝，所有的現場接線均可以通過接線端子來輕松完成，當泄漏發生時，繼電器動作、泄漏指示燈亮，排險后控制器自動恢復到正常狀態，無需人工現場操作。 四．技術參數 傳感性能響應時間≤1s檢測距離500m 環境額定值工作溫度-40℃~70℃工作濕度0~95%RH（無冷凝） 電源要求供電電壓DC 9~30V ，建議使用DC 12V供電功耗<1W RS485 接 口通信協議MODBUS-RTU總線地址1~254 ，默認01通信距離1200米波特率2400 、4800 、9600 、19200 默認9600 繼電器觸點類型一組，支持常閉（NC) 、常開（NO)負載能力120VAC/2A ，24VDC/2A EMC 防 護 等 級靜電4級：接觸放電±8KV ，空氣放電±15KV浪涌4級：±4KVEFT4級：±4KV阻燃等級V0重量61.2g 五．產品尺寸 （單位：mm ，誤差±0.5mm） 圖 1 尺寸圖六．按鈕與指示燈說明 七．系統拓?fù)鋱D控制器與感應線連接，感應線敷設于漏液檢測區域，當液體發生泄漏時，觸發控制器報警及繼電器動作，通過RS485 信號上傳泄漏情況數據至監控平臺，實現實時集中監控?？刂破骼^電器輸出信號可聯動控制外圍設備如聲光報警器、電話撥號器、短信模塊、開關量采集模塊等設備。 八．安裝說明請將控制器安裝于牢固的室內采集箱或機柜等易于維護檢查的場所，安裝位置應避免高溫高濕、振動、腐蝕性氣體環境及其他電子雜訊干擾源等。YEC-ML-R控制器扣裝于標準的35毫米DIN導軌上。 九．接線說明不定位測漏檢測系統由控制器、引出線、感應線及相關配件構成。 感應線將感應線的引出線紅、黑芯線分別接入控制器接線端子R、B 處，再將感應線敷設到需要檢測的區域。 繼電器輸出輸出常開/常閉觸點信號既可接入監控系統，也可用于控制報警設備輸出報警信號，當需要控制大電流設備時，務必增加二次繼電器以拓展觸點負載能力，否則可能燒壞控制器。 電源按端子標識接入 DC 9~30V 電源（建議使用 DC 12V 電源），電壓過低不能正常工作，過高會燒壞控制器。 十．調試說明控制器所有接線步驟完成后，即可按如下指導進行調試工作：1. 給控制器上電，POWER 燈藍色常亮，否則電源或控制器故障；RUN 指示燈綠色閃爍，否則控制器異常；2. 取少量的自來水（非凈化處理水），將感應線浸沒于水中，2 秒鐘內，繼電器動作，LEAK 指示燈紅色常亮，內部蜂鳴器報警。擦干線纜上的水，報警周期3 秒后，繼電器復位，LEAK 指示燈滅；3. 控制器面板上有一個靈敏度調節撥碼開關，1 至4 檔檢測靈敏度依次增強，出廠默認為4 檔靈敏度，用戶可根據不同的漏液檢測環境設置對應的靈敏度，以下列舉了在自來水條件下不同靈敏度對應的漏水報警長度。(注：液體導電率會影響感應度)。 1檔感應線漏水報警長度>16cm2檔感應線漏水報警長度8cm~ 12cm3檔感應線漏水報警長度4cm~7cm4檔感應線漏水報警長度3cm~4cm 十一．維修與故障排查控制器上有3 個LED 燈，分別代表：通電、運行、泄漏。下表列舉了各種不同的指示燈狀態及常見因素或糾正措施 指示燈狀態說明故障排查 POWER常亮通電正常 常滅通電不正?；蚩刂破鞴收?/span>檢查電源、電壓是否正常， 極性是否正確 RUN閃爍控制器正常工作 常滅控制器異常 LEAK常亮有泄漏產生 常滅感應線正常、無泄漏產生
